>>>>>>>>> CB系列 CBAT型 電動電腦控制平頭棘輪板手系列

平頭棘輪板手主體

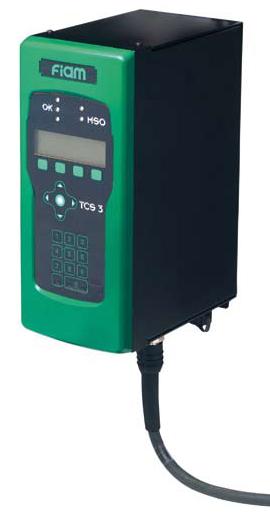

TCS 3 控制主機

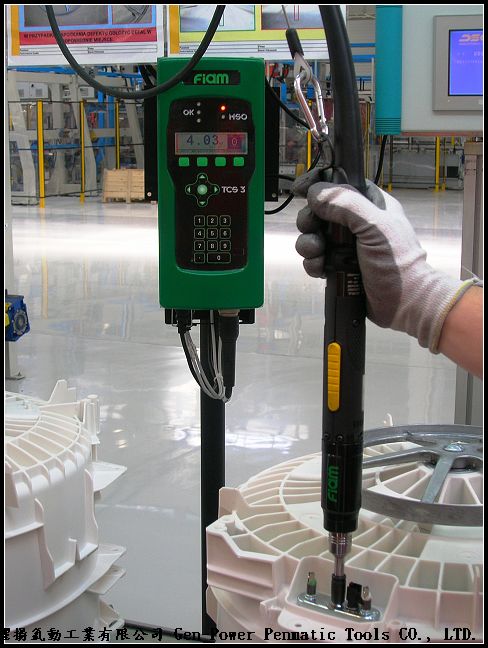

使用範例

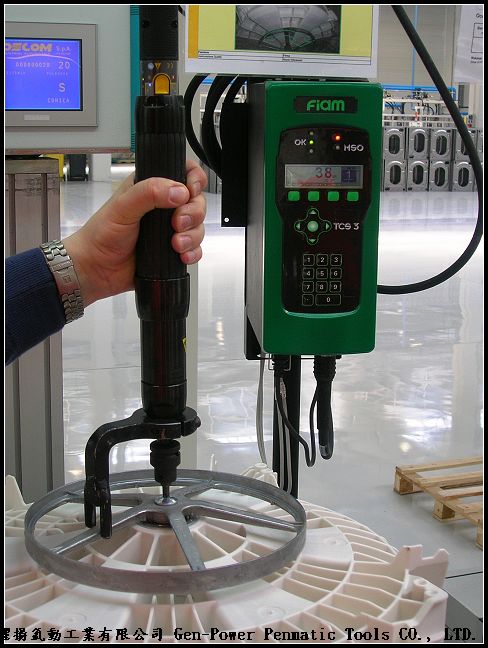

使用範例

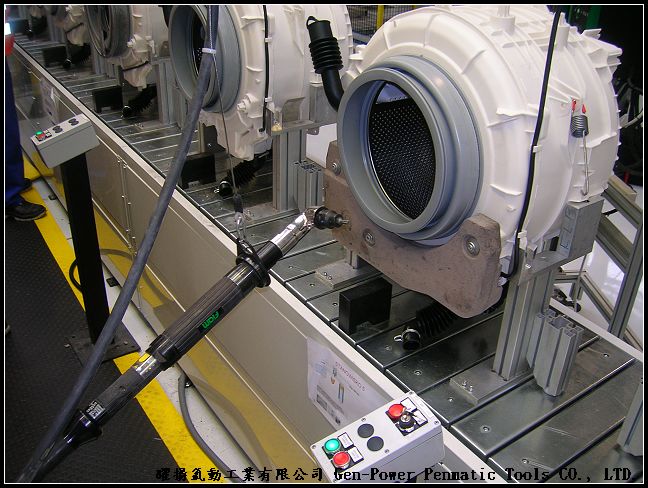

使用範例

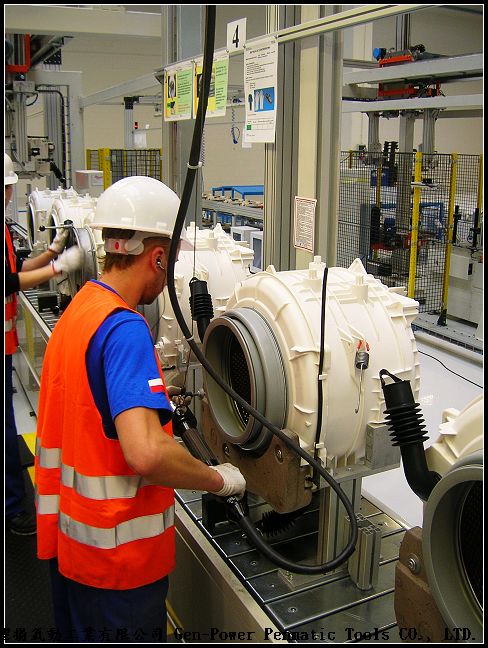

使用範例

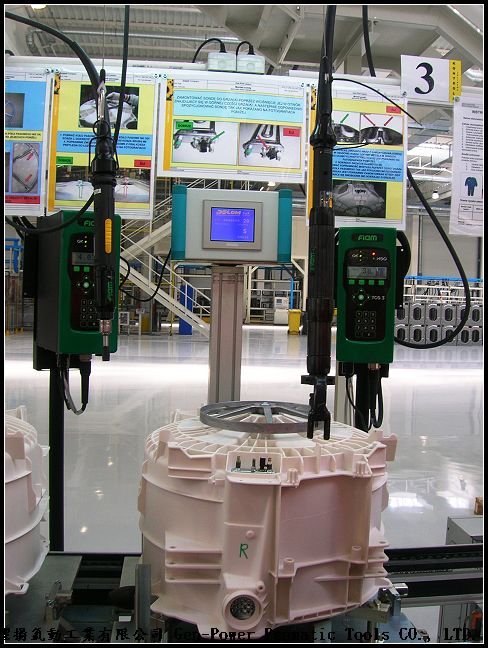

使用範例

棘輪板手壓板啟動

  • 使用CB系統時需購買主體,控制主機,控制纜線方可作動.

  • CB系統可使用扭力或是角度來做出力控制.

  • CB 在同等級的產品中不論是速度,重量,體積等都是最為優良的產品.

  • 槍型與直型壓下啟動版本俱有多顆LED用來照亮鎖緊處.

  • 所有的型號都有LED跟音效系統來通知使用者(結束,開始,異常).

  • 反轉功能也可設定為操作預設程式之ㄧ.

  • 所有的12 CB 型號重量皆少於一公斤,同時短於三十公分,便於手持使用.

  • 所有的型號都在機體中裝有晶片,可記載工具資料(型號,角度口徑等...)這些資料皆可顯示在TCS控制主機面板上,同時方便維修處理.

  • 只需要一條資訊傳輸線連接在主機跟控制主機中間.

  • 槍型型號可將資料傳輸線裝在機子上方,方便使用.

  • 人體工學設計握把,工具輕便好用.

  • 所有機種皆可支援"MSO" (Mean Shift Optimizer).

  • MSO可以大幅度提高精準度,螺絲軟硬度.

  • 減少精度誤差,並為業界中可靠性最高的系統.

資料傳輸纜線

  • 只需要一條纜線即可使用整套工具.

  • 相較於一般傳輸線,壽命更長更可靠.

  • 可輕易連接上工具,不易滑落.

  • 可選購直角連接器,方便不同工作環境使用.

  • 接口經過特殊設計,可以承受多次連接/切斷而不會影響可靠性.

  • 設計經過特殊校正,避免工程失誤.

  • 3,7,10公尺三種尺寸可供選擇.

選購注意事項:建議選購適當扭力,按照扭力需求來選擇型號.
品質保證:一年保固.
產品特點:精密度高,可靠性高,減少職業傷害.增加工作效率,2%誤差值.

型號

扭力範圍

(NM)

轉速

RPM

重量

(KG)

最大開口尺寸

mm

12CB13A1 -13 T

4 ~ 13

585

1

13 (1/2)

12CB14A2 -13 T

4 ~ 14

585

1.1

13 (1/2)

12CB30A3 -13 T

9 ~ 30

660

1.2

13 (1/2)

23CB16A1 -13 T

5 ~ 16

660

1.7

13 (1/2)

23CB16A2 -13 T

5 ~ 16

660

1.8

13 (1/2)

23CB15A4 -13 T

4.5 ~ 15

745

2.3

13 (1/2)

33CB27A4 -13 T

8 ~ 27

845

2.4

13 (1/2)

23CB16A5 -13 T

5 ~ 16

505

1.7

13 (1/2)

33CB16A5 -13 T

5 ~ 16

570

1.8

13 (1/2)

23CB15A6 -13 T

4.5 ~ 15

745

2.3

13 (1/2)

33CB27A6 -13 T

8 ~ 27

845

2.4

13 (1/2)

23CB16A7-19 T

5 ~ 16

660

2.7

19 (3/4)

33CB31A7-19 T

9 ~ 31

750

2.9

19 (3/4)

33CB35A8-19 T

10.5 ~ 35

675

2.7

19 (3/4)

34CB49A9-19 T

15 ~ 49

490

3.5

19 (3/4)

型號

NM

kg.cm

kg.m

in.lb

ft.lb

12CB13A1 -13 T(最小)

4

40.76

0.4076

35.408

2.95

12CB13A1 -13 T(最大)

13

132.47

1.3247

115.076

9.5875

12CB14A2 -13 T(最小)

4

40.76

0.4076

35.408

2.95

12CB14A2 -13 T(最大)

14

142.66

1.4266

123.928

10.325

12CB30A3 -13 T(最小)

9

91.71

0.9171

79.668

6.6375

12CB30A3 -13 T(最大)

30

305.7

3.057

265.56

22.125

23CB16A1 -13 T(最小)

5

50.95

0.5095

44.26

3.6875

23CB16A1 -13 T(最大)

16

163.04

1.6304

141.632

11.8

23CB16A2 -13 T(最小)

5

50.95

0.5095

44.26

3.6875

23CB16A2 -13 T(最大)

16

163.04

1.6304

141.632

11.8

23CB15A4 -13 T(最小)

4.5

45.855

0.45855

39.834

3.31875

23CB15A4 -13 T(最大)

15

152.85

1.5285

132.78

11.0625

33CB27A4 -13 T(最小)

8

81.52

0.8152

70.816

5.9

33CB27A4 -13 T(最大)

27

275.13

2.7513

239.004

19.9125

23CB16A5 -13 T(最小)

5

50.95

0.5095

44.26

3.6875

23CB16A5 -13 T(最大)

16

163.04

1.6304

141.632

11.8

33CB16A5 -13 T(最小)

5

50.95

0.5095

44.26

3.6875

33CB16A5 -13 T(最大)

16

163.04

1.6304

141.632

11.8

23CB15A6 -13 T(最小)

4.5

45.855

0.45855

39.834

3.31875

23CB15A6 -13 T(最大)

15

152.85

1.5285

132.78

11.0625

33CB27A6 -13 T(最小)

8

81.52

0.8152

70.816

5.9

33CB27A6 -13 T(最大)

27

275.13

2.7513

239.004

19.9125

23CB16A7-19 T(最小)

5

50.95

0.5095

44.26

3.6875

23CB16A7-19 T(最大)

16

163.04

1.6304

141.632

11.8

33CB31A7-19 T(最小)

9

91.71

0.9171

79.668

6.6375

33CB31A7-19 T(最大)

31

315.89

3.1589

274.412

22.8625

33CB35A8-19 T(最小)

10.5

106.995

1.06995

92.946

7.74375

33CB35A8-19 T(最大)

35

356.65

3.5665

309.82

25.8125

34CB49A9-19 T(最小)

15

152.85

1.5285

132.78

11.0625

34CB49A9-19 T(最大)

49

499.31

4.9931

433.748

36.1375

控制主機

型號

電力供應

220~240 V

大小

mm

重量

kg

功能簡述

TCS 1

50~60 Hz

361 x 152 x 208

7

8組設定

TCS 3

50~60 Hz

361 x 152 x 262

7.7

99組設定/遠端遙控/區網功能

TCS 3 - V

50~60 Hz

361 x 152 x 262

7.7

99組設定/遠端遙控/區網功能

TCS 3 - VD

50~60 Hz

361 x 152 x 262

7.7

99組設定/遠端遙控/區網功能

TCS 3 - D

50~60 Hz

361 x 152 x 262

7.7

99組設定/遠端遙控/區網功能

TCS 3 - VP

50~60 Hz

361 x 152 x 262

7.7

99組設定/遠端遙控/區網功能

TCS 3 - P

50~60 Hz

361 x 152 x 262

7.7

99組設定/遠端遙控/區網功能

資料傳輸纜線

適用機種

型號

長度

12CB

676300305

3M

12CB

676300310

7M

12CB

676300315

10M

2 CB/ 23 CB/ 33 CB/ 34 CB

676300320

7M

2 CB/ 23 CB/ 33 CB/ 34 CB

676300325

7M

2 CB/ 23 CB/ 33 CB/ 34 CB

676300330

10M
